D155L210防水无刷电机45KW

D155L210 WP 系列非常适合需要快速加速和高速的高性能水下应用。

2020 年 5 月推出

防护等级：IP68

直径为 155 毫米

配置：12N10P

转速高达 6,451 rpm

最大输出功率高达45KW

最大扭矩高达 76N*m

产品描述
参数
测试数据

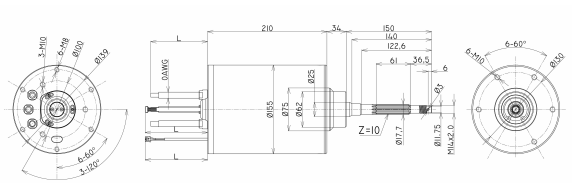

外形尺寸

商品名称: D155L210防水无刷电机45KW
商品编号: D155L210-WP

D155L210 WP 系列非常适合需要快速加速和高速的高性能水下应用。 <li>2020 年 5 月推出</li> <li>防护等级：IP68</li> <li>直径为 155 毫米</li> <li>配置：12N10P</li> <li>转速高达 6,451 rpm</li> <li>最大输出功率高达45KW</li> <li>最大扭矩高达 76N*m</li>

该系列紧凑型直流电机采用先进的 10 极封装铁芯和 155mm 直径，可提供高达 70 NM 的高扭矩和 45KW 的峰值功率。由于独特的密封结构设计，这些电机根据入口防护等级经过IP68防水测试，可在水下永久运行，已广泛应用于船用电机、电动舷外机、水上摩托艇等各种水下推进器中的高速水下推进器。等

优点：

坚固耐用：外壳采用黑色阳极氧化铝合金，防止腐蚀和氧化
高性能：我们的电机以最低的功耗提供极高的扭矩。
静音：低齿槽电磁动平衡转子，运行极其安静、平稳。
高效率：我们的节能电机节省能源和成本，效率高达 90%。
紧凑：通过紧凑的设计实现高效率和高功率密度。
使用寿命长：双密封滚珠轴承具有防潮功能，使用寿命长
SS316 不锈钢轴：可承受重拨/轴向压力，并防腐蚀

内传子电机D155L210规格(In-runner Motor D155L210 Specification)
型号 (model P/N)	D155L210-95	D155L210-76	D155L210-63	D155L210-54	D155L210-48
线圈圈数 (Turn)	2T	2.5T	3T	3.5T	4T
工作电压范围 (Voltage range)	8-16S (26-67.2V)	10-20S (35-84V)	10-24S (37-100.8V)	14-28S (51.8-117.6V)	14-32S (51.8-134.4V)
最大转数 Max Spin Speed)(RPM)	6384	6384	6350	6350	6451
转速常数 kV(RPM/V)	95	76	63	54	48
转矩常数 Kt(N*M/A)	0.1088	0.1328	0.1632	0.1882	0.215
空载电流 @8.4V(Current @8.4V without Loading)(A)	5.3	4.3	3.5	3	2.7
最大输出功率（ Max Power）（KW）	45	46	46	45	45
最大工作电流(Peak current）（A）	1000	800	670	580	500
最大效益（Effeciency)	89%	>89%	90%	91%	91%
最大输出扭矩(max torque@60%)(N*M)	69	71	73	72	71
额定功率@效益80%（Rating Power）(KW)	26	26	26.6	26	26
额定扭力@效益80%（Rating Torque @ 80%） (N*M)	52	53	52	51	51
重量（Weight）(KG)	16.9	16.4	16.7	16.3	16.8
内部结构(Construction)	12N/10P
冷却方式（Cooling Solution)	水冷(water cooling)
外型尺寸(Demension)(mm)	D155*L210
最高工作温度（Max working temperature）	120︒C
绝缘电压及漏电流（insulation voltage & leak current	AC500V/10MA/3S
伸出轴规格（shaft extension )(mm)	D25*L50
伸出线长(Lead wires extension)	2AWGx300mm
连接插头(Plug)	10.0mm plug
使用寿命(life Span)	8000H
